、無功功率補償使用的低壓成套配電裝置。

　　?結構特點

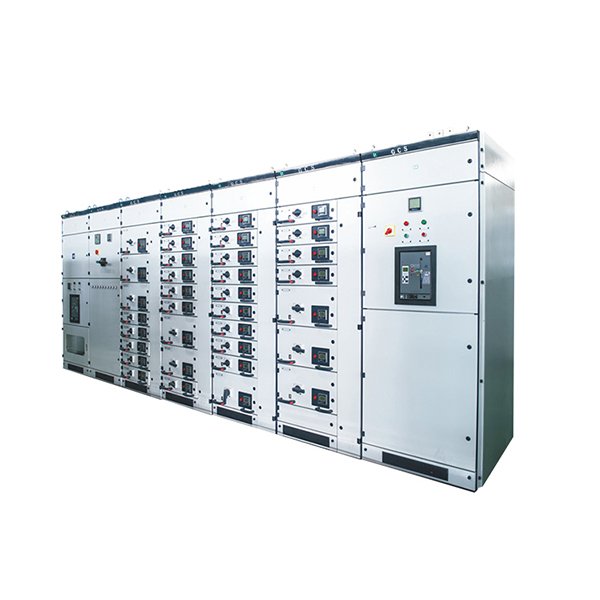

　　裝置的主構架采用8MF型鋼

，構架采用拼裝和部分焊接兩種結構形式。經濟型GCS框架部分采用KS型鋼和橫梁組裝而成。具有較強度高度，便于模數化安裝的特點。主構架上均有安裝模數孔E =20mm。裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對立。

　　向水平母線可放置柜頂，頂蓋可開啟

，采用后出線或側出線方式均可。功能單元：

　　a. 抽屜層高的模數為160mm.分為160/2

、160、240、320、400、480等模數單元尺寸系列。柜體內抽屜有效安裝高度1760mm。

　　b. 單元回路額定電流600A及以下其中1/2單元抽屜更大電流可到100A.相同功能單元的抽屜具有良好的互換性

。

　　c. 每臺MCC柜更多能安裝11個一單元的抽屜或22個1/2單元的抽屜

。其中一單元以上抽屜采用多功能后板。

　　d. 抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件

。

　　e. 抽屜面板具有分、合

、試驗、抽出等位置的明顯等標志。

　　f. 抽屜單元設有機械聯鎖裝置
