?產品概述

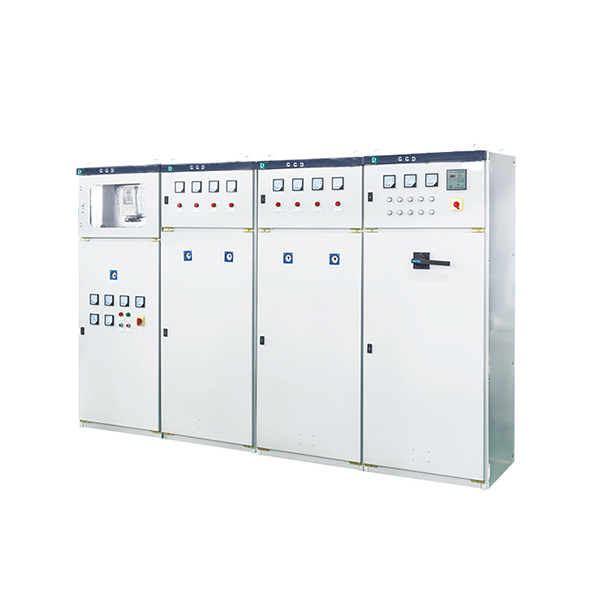

　　GGD型交流低壓配電柜適用于發電廠

、變電所、工業企業等電力用戶作為交流50Hz，額定工作電壓380/400V，額定電流至3150A的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω撸~定短時耐受電流達50KA。線路方案靈活、組合方便、實用性強、結構新穎等特點。GGD交流低壓開關柜符合IEC439《低壓成套開關設備和控制設備》及GB7251.1《低壓成套開關設備》等標準。

　　?結構特點

　　裝置的柜體采用通用柜的形式

，構架用8MF冷彎型鋼局部焊接組裝而成，構架的鋼性及承載能力均能達到電器元件的安全要求，并保證柜體的精度和質量。

　　通用柜的零部件按模塊原理設計

，并按E = 20mm和E = 10mm模數排列的安裝孔，以提高產品裝配的通用性。

　　裝置設計時充分考慮到柜體在運行中的散熱問題

，在柜體上、下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然風道，保持有較好的散熱性能，散熱孔用鋼絲網板加封，達到散熱的目的。

　　裝置按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸

，使整柜美觀大方，面目一新。

　　柜門用轉軸式活動釵鏈與構架相連

，安裝、拆卸方便。門的折邊處均嵌有一根山形橡塑條，關門時，門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，提高了門的防護等級。

　　裝有電器元件的儀表門用多股軟銅線與構架相連
